지하 주차장 무소음 트렌치 앵글 후레임 앵커공법

앵커볼트 이용한 무소음 트랜치 시공 공법은 트랜치 시공의 기본이 되는 앵글 후레임에 수평 및 수직 앵커 볼트를 사용하여 지지함으로써 앵글의 휘어짐과 처짐을 잡아주어 주변 콘크리트를 파괴 시키지 않으며, 덥개인 그레이팅을 보호하여 그 한계 수명을 월등히 연장하며 차량 통행시 소음을 줄일수 있는 뛰어난 시공 공법입니다.

 지하주차장의 트랜치부분은 차량통행이 많고 배수가 이루어지는 장소이므로 장기간 습기에 노출이어 배수로 앵글 후레임의 부식이 진행 됩니다. 이로인해 자재간 결속력이 떨어져 주변의 콘크리트 균열이 가속화되고 백화가 발생하는 등 트렌치 주변 의 하자를 발생시키는 요인이 되므로 앵커 볼트를 이용하여 트렌치를 시공 하였을때 앵글의 이탈을 방지하며, 배수를 원할 하게하여 그레이팅 및 배수로 주변의 콘크리트 구조물을 보호하여 사용수명의 지속연장이 가능하게 합니다.

앵커볼트 구성 및 시공 절차

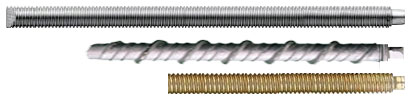

앵커볼트 제원

스크류 앵커볼트 : 6mm 이상 두께의 나사 홈에 길이 15Cm 이상

트위스트 앵커볼트:6mm 이상 두께의 2줄 홈에 길이 15Cm 이상

재질:일반 철 (크롬도금 및 아연도금)

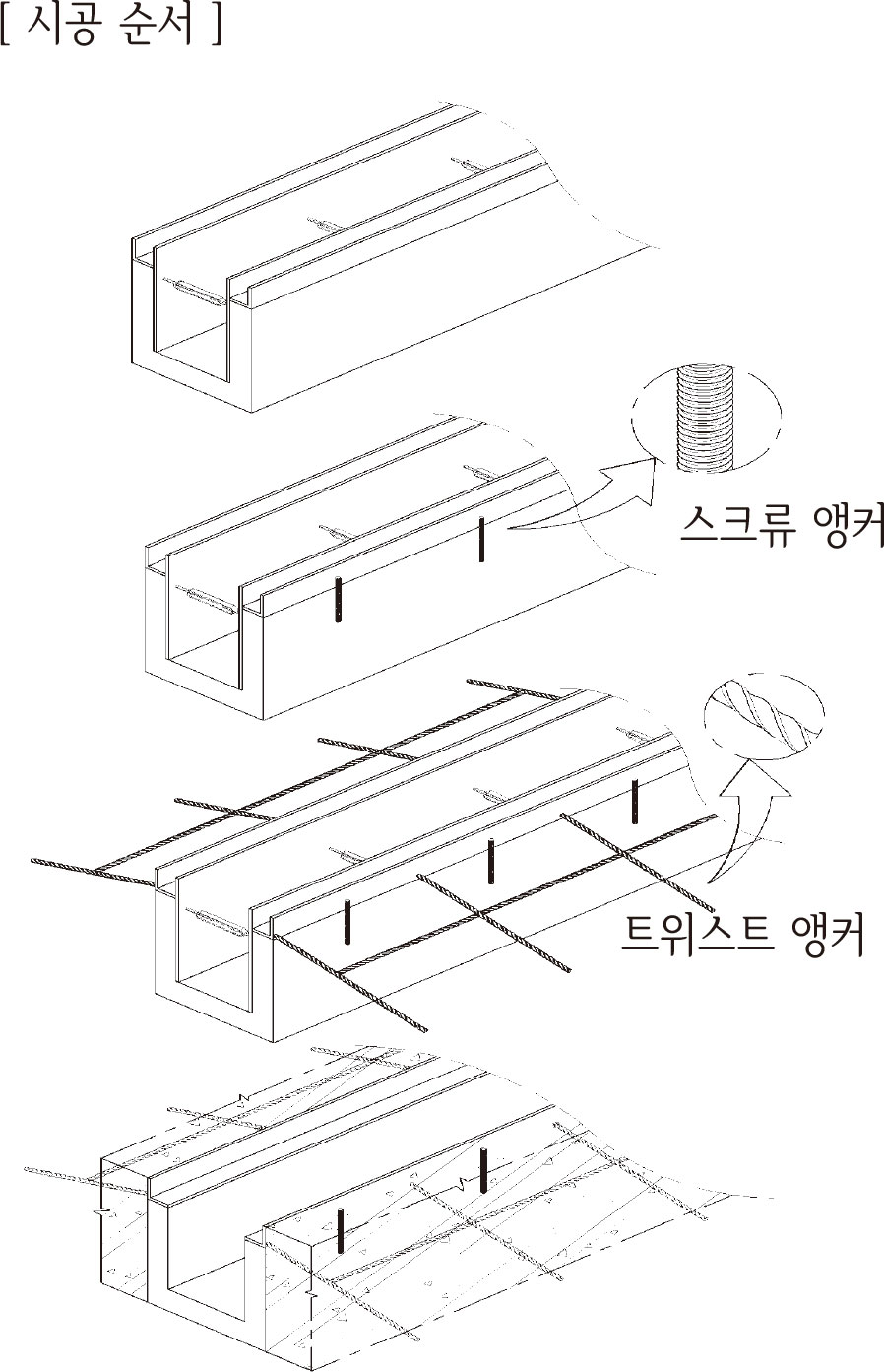

시공 절차

1) 콘크리트 구조물의 철재 트랜치 앵글 후레임을 철거 합니다.

2) 철재 앵글 후레임 주변의 약해진 콘크리트 및 배수로의 백화된 콘크리트를 같이 철거하고 청소 합니다.

3) 트랜치 앵글 후레임 주변의 고강도 몰탈 미장부분을 5Cm 이상 더 깊이 파취하여 앵글 안착시 미장 부분을 미리 준비 합니다.

4) 파취된 바닥에 앵글 후레임의 크기에 맞춰 스크류 앵커를 1m 간격으로 드릴로 바닥에 천공하여 고정 합니다.

5) 앵글 후레임을 안착하여 수평을 수평측정기로 측정 후 스크류 앵커를 앵글 후레임 측면에 수직으로 후레임과 용접하여 고정 합니다.

6) 용접 후 다시한번 뒤틀림이 없는지 확인하고 용접 부위를 점검 합니다.

7) 앵글 후레임 주변의 바닥 콘크리트에 트위스트 앵커를 수평으로 고정하여 앵글 후레임 하부에 용접하여 앵글 후레임 하부를 전체적으로 잡아줍니다.

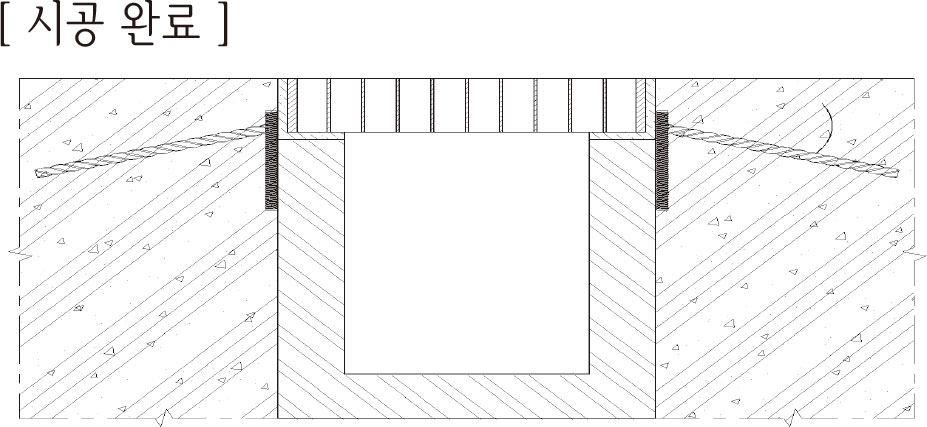

8) 앵글 후레임이 상하 좌우 앵커로 고정이 되었는지 확인 후 고강도 무수축 몰탈로 최소 5Cm 이상을 미장하여 기존 바닥과 동일하게 미장하여 시공을 완료합니다.

9) 완료된 트랜치 앵글 후레임은 적격 시간을 양생하도록 보양 합니다.

주의 사항

1) 공사 준비는 규정된 자재로 시공 하여야 합니다.

2) 공사 완료 후라도 양생 시간을 준수하도록 통행을 제한 합니다.

3) 영상5°C 이하거나 우천시에는 공사를 연기하고 제시된 시방서를 준수하여 시공 하도록 하여야 합니다.

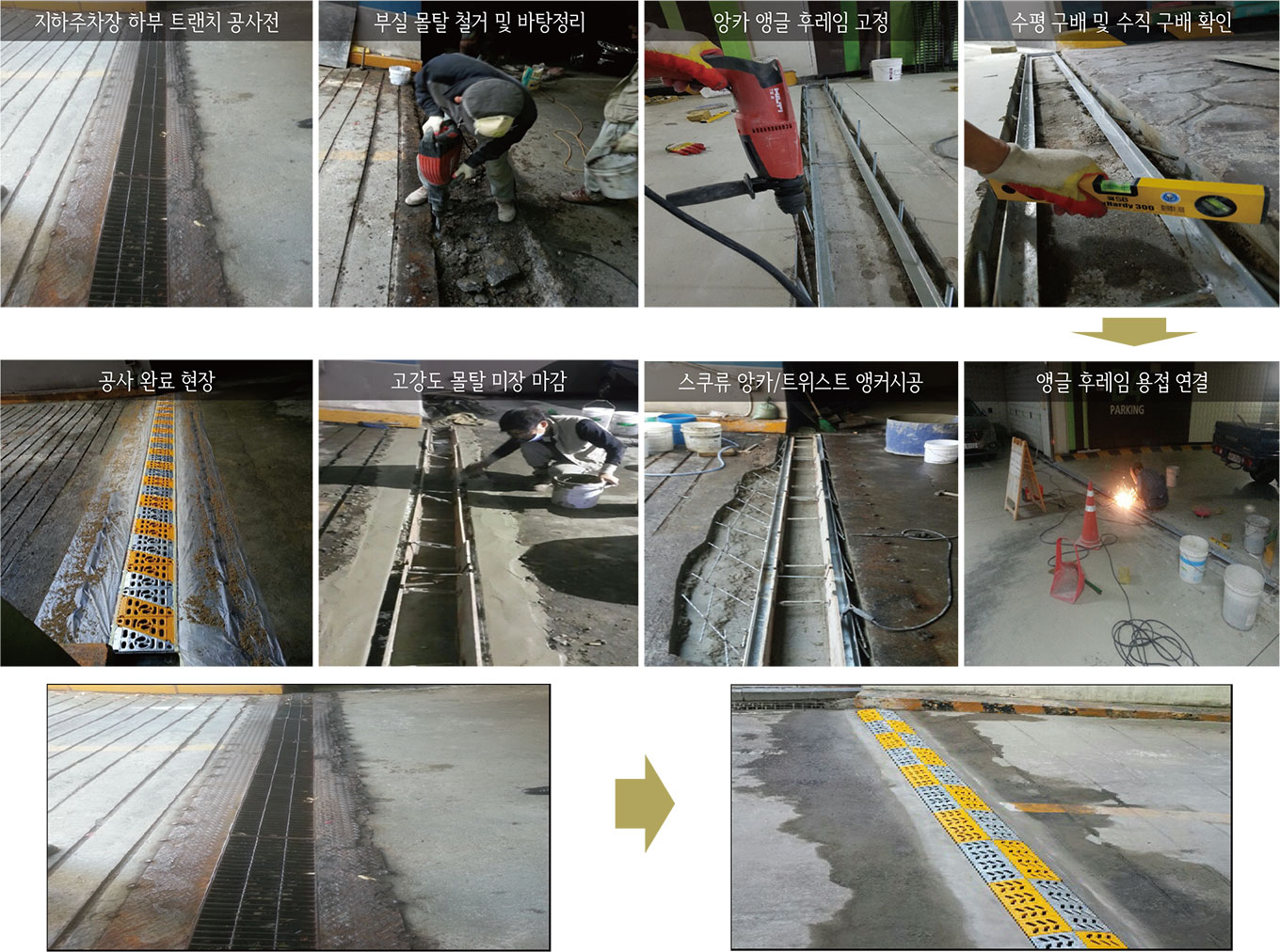

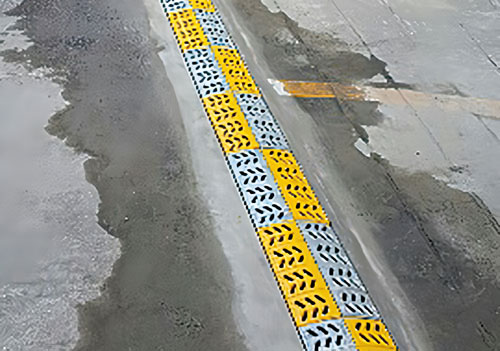

시공 사례

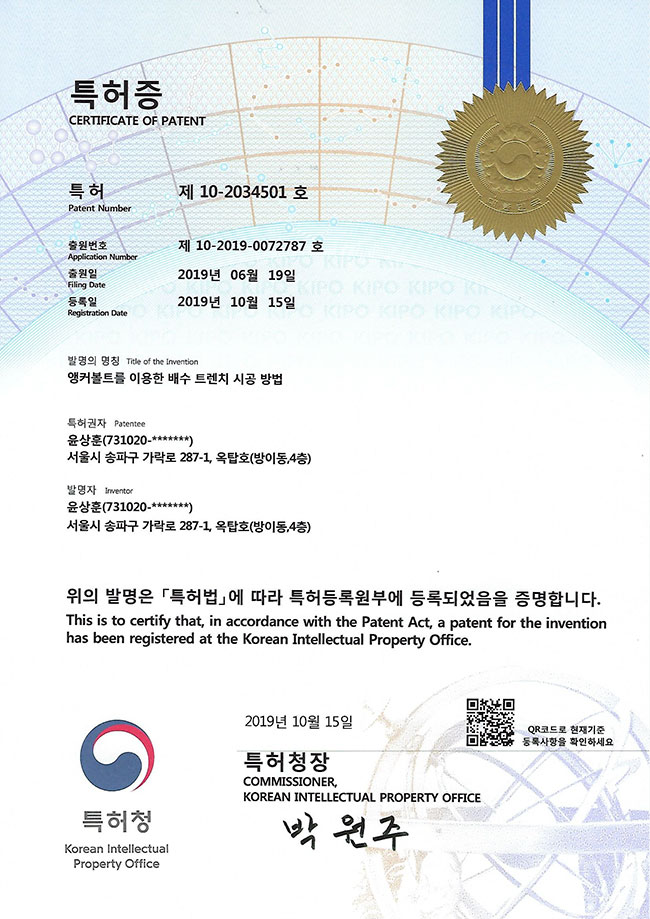

특허 등록 / 시험성적서
